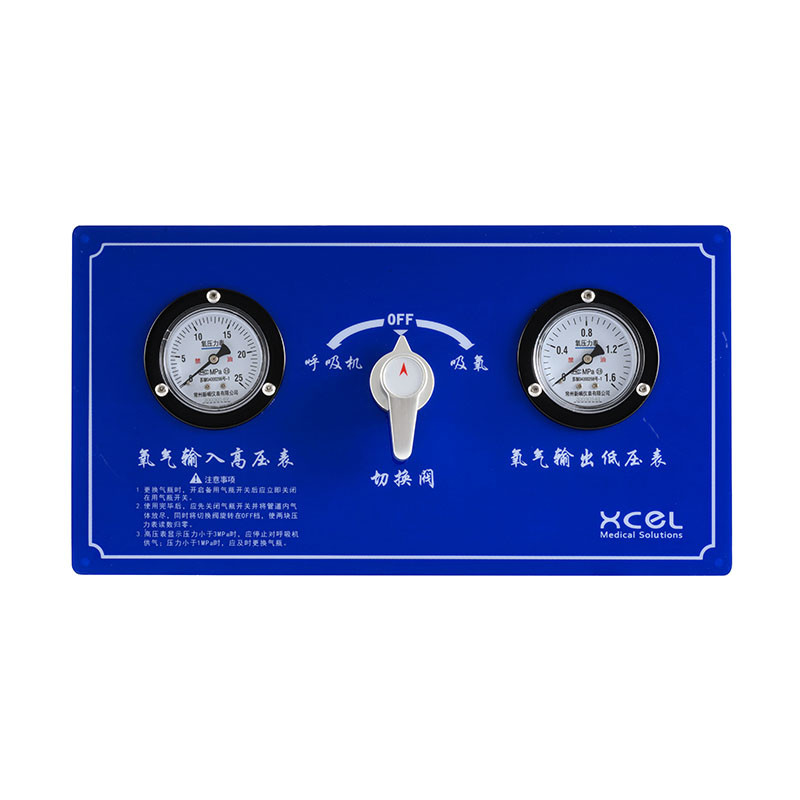

Múltiple médico del gas de la función de la alarma de cuatro cilindros de oxígeno

Informacion basica
Lugar de origen: P.R. China
Nombre de la marca: XCEL
Certificación: ISO13485 / CE Certificate
Número de modelo: X09101-XHJ-A4
Cantidad de orden mínima: 50
Precio: Negotiate
Detalles de empaquetado: Caja del cartón
Tiempo de entrega: Negocie
Condiciones de pago: T/T
Capacidad de la fuente: Negocie
nombre de producto: Múltiple médico del gas Presión de entrada: 2MPa ~ 15MPa
Presión del mercado: 0 ~ 0.6MPa (ajustable) Flujo de la entrega: >=100L/min (=0.4MPa)
Hilo de la entrada: G5/8” Conexión del mercado: Φ8mm/M14*1.5 (milímetro)
Nueva función: Función incorporada de la alarma de la voz de la presión de gas
Alta luz:

múltiple médico del gas 0.6MPa

,

Múltiple médico del gas de la ambulancia

,

múltiple médico del oxígeno 2MPa

El múltiple médico del gas (primera generación) (función incorporada de la alarma) que conecta cuatro cilindros de oxígeno utiliza en ambulancia



El múltiple médico de primera generación tradicional del gas puede conectar los cilindros de gas múltiples al mismo tiempo. Apunta reducir la presión del gas de alta presión en botella a cierta presión de trabajo. El múltiple del gas se compone de tuberías de alta presión de las mangueras del metal, que están conectadas con los cilindros de gas a través de los hilos. Hay una válvula de alta presión del interruptor entre cada cilindro de gas y el mismo múltiple, controlar correspondientemente cada tubería de alta presión respectivamente.



En el extremo trasero de la válvula del interruptor, los tubos de alta presión que conectan los cilindros de gas están conectados el uno al otro, y una junta de tubo de tres vías está instalada en el centro para conectar el indicador de alta presión, el regulador de presión y el tubo de alta presión en serie. El indicador de alta presión se utiliza para supervisar la presión en la tubería de alta presión del múltiple, y el regulador de presión se utiliza para ajustar desde el de alta presión a la presión apropiada y para fluir al extremo de baja presión.



El extremo de baja presión está conectado con la unidad terminal del gas, una válvula de seguridad y un indicador de baja presión. El indicador de baja presión se utiliza para supervisar la presión en la tubería de baja presión del múltiple. La válvula de descarga de la seguridad agota automáticamente, cuando la presión de la entrega es más alta que el máxima, para asegurar la seguridad y la estabilidad del flujo.



Con la función de la alarma:

1. Poder encendido.

El producto es accionado por una batería de coche y es compatible con 12V y 24V. Cuando se gira la llave del vehículo, el sistema se acciona encendido.



2. El aviso de la voz “abre por favor los reguladores del gas uno por uno para comprobar la capacidad restante del gas”. En este momento, la válvula de control del cilindro de oxígeno y la válvula de alta presión A del interruptor (o la válvula de alta presión del interruptor B) en el panel debe ser abierto, y el sistema detectará la presión de gas actual y la difundirá por voz, mientras que la luz de la alarma indica.



La situación posible del contenido de la difusión y del piloto es como sigue:

cuando la presión de gas es más alta que 1.5Mpa, el contenido de la difusión de la voz será “presión de gas normal”, y la luz de la alarma será constante en verde.

b. Cuando la presión de gas está entre 1Mpa~1.5Mpa, el contenido de la difusión de la voz es “presión de gas escasa, substituye por favor el cilindro”; en este momento, los flashes de la luz de la alarma en amarillo.

c. Cuando es la presión de gas menos que 1Mpa, el contenido de la difusión de la voz es “amonestador, substituye por favor el cilindro de gas inmediatamente”; en este momento, los flashes de la luz de la alarma en rojo.











Especificación técnica Presión de entrada 2MPa ~ 15MPa
Presión del mercado 0 ~ 0.6MPa (ajustable)
Flujo de la entrega ≥100L/min (cuando el pressue es 0.4MPa)
Hilo de la entrada G5/8”
Conexión del mercado Φ8mm/M14*1.5 (milímetro)
Función añadida Función incorporada de la alarma de la voz de la presión de gas
Dimensión del aspecto 460*200*100 (milímetro)











Tipo XHJ-A2 XHJ-A3 XHJ-A4 XHJ-A8
Presión entrada (MPa) 2~15 2~15 2~15 2~15
Presión de la salida (MPa) 0~0.6 0~0.6 0~0.6 0~0.6
Servicio Oxígeno Oxígeno Oxígeno Oxígeno
Válvula de seguridad (MPa) 0,8 ~0,9 0,8 ~0,9 0,8 ~0,9 0,8 ~0,9
Entrada-salida 2/1 3/1 4/1 8/1
